6–24 mm Largeur de soudure

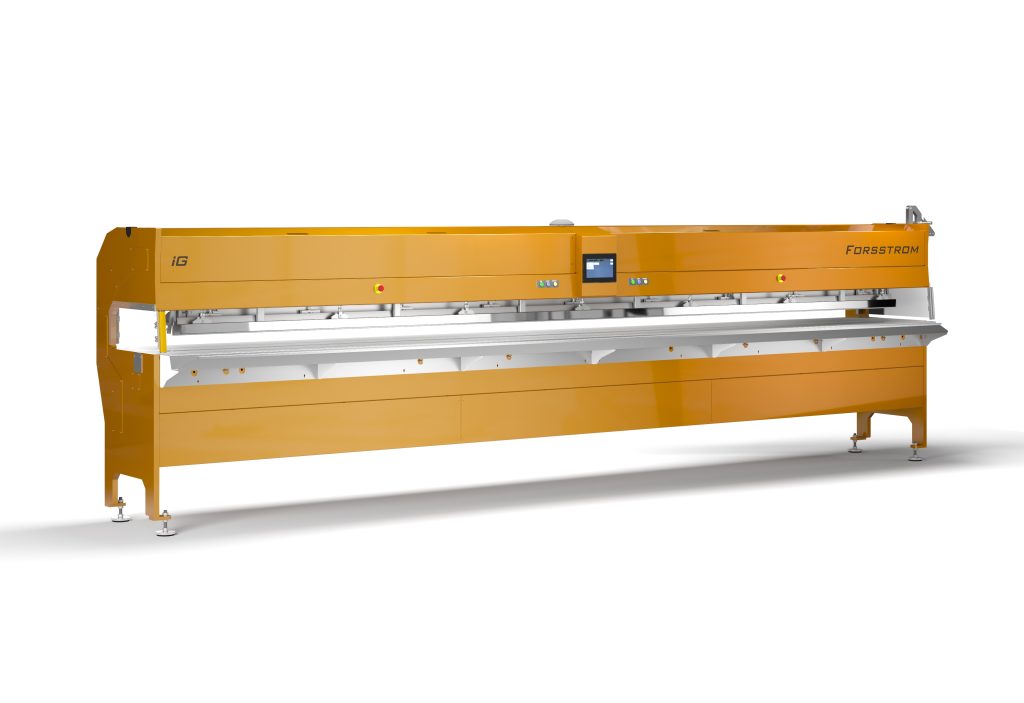

4–12,4 m Longueur de soudureSérie Forsstrom iG
La Forsstrom iG est la seule machine à souder par impulsion entièrement automatique avec table de travail libre pour une flexibilité maximale. Idéale pour les stores. Le contrôle entièrement électrique garantit une haute précision, répétabilité et efficacité. Conçue pour les ourlets, les chevauchements et les soudures complexes – tout en une seule machine.
Spécifications standards
Options de longueur de soudure :
- iP 4 – 4 mètres
- iP 5 – 5 mètres
- iP 6 – 6 mètres
- iP 8.4 – 8,4 mètres
- iP 12.4 – 12,4 mètres
Options de largeur de soudure :
- 6 mm (1/4″)
- 8 mm (1/3″)
- 10 mm (3/8″)
- 12 mm (1/2″)
- 19 mm (3/4″)
- 24 mm (1″)
Exigences techniques :
- Pression d’air : 6 bar
- Alimentation électrique : 400 V, 3 phases + N + PE / 230 V, 3 phases + PE
Contrôle et programmation avancés de :
- Temps de chauffe et de refroidissement contrôlés
- Surveillance de la température (°C/°F)
- Fonction de préchauffage pour température homogène et qualité optimale de soudure
- Enregistrement des programmes de soudure
- Séquences de travail automatiques avec plusieurs étapes par programme
Inclus :
- Aimants (2 par mètre de longueur machine)
Fonctions de sécurité :
- Rideaux lumineux avec PLC de sécurité (composants certifiés)
- Vannes de contrôle pneumatique sécurisées
Autres fonctions :
- Ouvertures latérales pour meilleur accès lors du soudage d’ourlets
- Écran tactile couleur 10″ pour une utilisation simple
- Éclairage LED RGB intelligent pour meilleure visibilité et indication de statut
- Butoir électrique arrière pour positionnement précis
- Butoir avant automatique pour soudure par chevauchement (réglage manuel)
- Soudure automatique d’ourlets avec réglage électrique en hauteur (25–90 mm)
- Vérins pneumatiques à double guidage pour plus de stabilité
- Système de changement rapide des unités de soudure pour minimiser les temps d’arrêt
- Zone de soudure flexible sans changement de transformateur
- Commande au pied
- Système d’enregistrement des données
Options :
- Support de bande (pour matériaux non soudables)
- Guides personnalisés (sur demande)
- Retard contrôlé de l’ouverture des mâchoires de soudure
- Butoir avant électrique pour une plus grande précision
- Fonction d’ouverture pour butoir arrière électrique (avec contrôle simple)
- Fonction d’ouverture pour butoir avant électrique (avec contrôle simple)
- Guide fermeture éclair : canal simple pour applications standard
- Guide fermeture éclair : double canal pour plus de flexibilité
- Taille d’ourlet étendue (jusqu’à 150 mm)
- Soudure d’ourlet plat avec module horizontal 19 mm ou 25 mm*
- Lecteur de code-barres
- Système électronique de contrôle de pression pour ajustement en temps réel**
- Mâchoires de soudure supplémentaires (4, 5 ou 6 mètres)
- Surface latérale étendue avec tapis de sécurité pour travail latéral
- Surface de travail libre au centre (pour machines de plus de 6 mètres)
- Affichage HMI externe (tablette PC) pour une utilisation flexible
- Câble d’alimentation (au mètre)
- Assistance à distance via LAN/WLAN pour service après-vente
Disponible sur demande :
- Enrouleur avant automatique pour tissus
- Mâchoires de soudure de 30 ou 40 mm
- Mâchoires de soudure refroidies
- Soudure double d’ourlets (guides fermeture éclair supplémentaires requis)
- Hauteur de travail réglable
- Roues pour mobilité
- Solutions techniques personnalisées
Spécifications techniques
Remarque : Les dimensions en pieds et pouces sont des conversions approximatives du système métrique. L’alimentation électrique et l’air comprimé ne sont pas inclus.
Guidage arrière : Guidage automatique du bord arrière.
Électrovanne de sécurité : Conformément à la réglementation sur la sécurité des machines, toutes les alimentations — électriques et pneumatiques — doivent être coupées en cas d’arrêt d’urgence (E-STOP) ou d’autres fonctions de sécurité. La machine est équipée d’une vanne pneumatique de sécurité répondant à cette exigence.
Système de changement rapide de la pince à souder : Accès simplifié pour remplacement. Un système de maintien facilite l’opération. Nécessite une procédure spécifique selon le manuel. Deux techniciens expérimentés, des outils spécifiques, un réglage et une vérification sont nécessaires.
Largeur de pince de soudure flexible : Lors du changement de largeur de la pince, le transformateur n’a pas besoin d’être remplacé (peut affecter la puissance de soudure par cm2).
Conçue pour la sécurité et la conformité : Les machines Forsstrom sont conformes aux exigences CE. Les machines de plus de 6 mètres sont renforcées par une unité centrale pour garantir la stabilité structurelle.
Le système de positionnement électronique permet un positionnement précis du matériau par translation.
* La longueur de soudure est légèrement inférieure à la valeur nominale (valeur nominale – 0,25 m). Exemple : la longueur de soudure d’une machine de 6 mètres est d’environ 5,75 mètres.
** Le système de régulation électronique de la pression surveille et ajuste automatiquement la pression en temps réel pendant tout le cycle de soudure.
