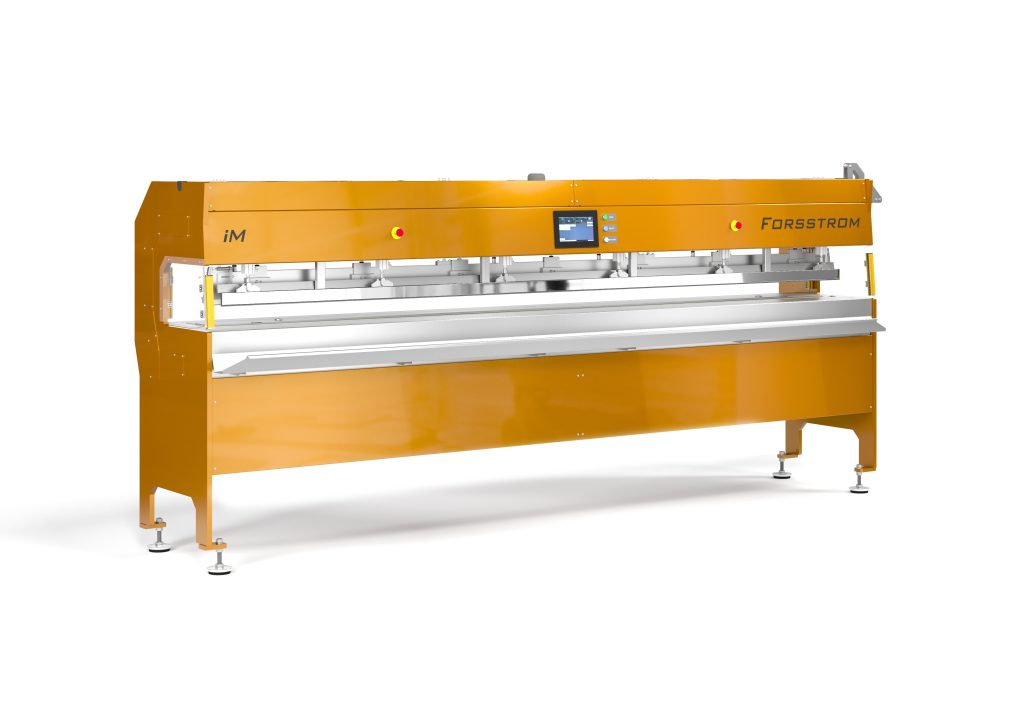

La série Forsstrom iM
Une solution équilibrée pour des flux semi-automatisés avec un contrôle manuel des paramètres de soudure.
La série iM de Forsstrom offre une solution avancée et flexible pour le soudage par impulsion, combinant automatisation et précision manuelle. Idéale pour les stores et protections solaires. Contactez-nous pour discuter de vos besoins spécifiques en production.
Tous les mouvements sont automatiques.
Les réglages restent manuels.
Spécifications standards
Options de longueur de soudure :
- iM 2 – 2 mètres
- iM 4 – 4 mètres
- iM 5 – 5 mètres
- iM 6 – 6 mètres
Options de largeur de soudure :
- 6 mm
- 8 mm
- 10 mm
- 12 mm
- 19 mm
- 24 mm
Exigences techniques :
- Pression d’air : 6 bar.
- Alimentation électrique : 400V, 3 phases + Neutre + PE / 230V, 3 phases + PE.
Contrôle et programmation avancés de :
- Chauffage et refroidissement à base de temps.
- Surveillance de la température (°C/°F).
- Fonction de préchauffage pour une température constante et une qualité de soudure optimale.
- Mémorisation des programmes de soudage.
Outils inclus :
- Aimants (2 par mètre de longueur de machine).
- Guide arrière, butée pour guides personnalisés.
Fonctions de sécurité :
- Rideaux lumineux reliés à un automate de sécurité (composants certifiés).
- Vanne de commande pneumatique sécurisée.
Butées intégrées :
- Butée avant automatique pour les recouvrements.
- Butée arrière intégrée.
Autres fonctionnalités :
- Écran tactile couleur 10” pour une utilisation simple.
- Plateaux avant et arrière pour le support des rouleaux.
- Éclairage LED blanc pour une meilleure visibilité.
- Traitement automatique des poches avec réglage manuel de la hauteur (18–80 mm).
- Système de changement rapide du soudeur pour minimiser les temps d’arrêt.
- Gamme de soudeurs flexible sans changement de transformateur.
- Commande par pédale.
- Système d’acquisition de données.
Fonctionnalités en option :
- Support pour rouleau de ruban (pour tissus non thermosoudables).
- Guides personnalisés (disponibles sur demande).
- Barre de soudage avec ralentissement contrôlé.
- Positionnement motorisé des poches* avec réglages électroniques de position.
- Lecteur de codes-barres.
- Extension latérale avec tapis de sécurité (pour les opérations latérales).
- Câble d’alimentation électrique (disponible au mètre).
- Système de contrôle électronique de la pression** pour ajustements en temps réel.
- Barre de soudage supplémentaire (disponible en 2, 4, 5 ou 6 mètres).
- Assistance à distance via LAN/WiFi pour le support après-vente.
- Boutons de commande à l’arrière pour fonctionnement côté opposé.
Disponibles sur demande :
- Rouleau dérouleur automatique à l’avant.
- Barres de soudage refroidies.
- Roues pour mobilité.
- Hauteur de travail ajustable.
- Solutions d’ingénierie personnalisées.
- Écran HMI monté à l’arrière (au lieu de l’avant).
Spécifications Techniques
Remarque : Les dimensions en pieds et pouces sont des conversions approximatives du système métrique. Le câble d’alimentation et l’alimentation en air sont nécessaires mais non inclus.
Guide arrière : Pour réaliser des poches et fixer les guides.
Vanne de contrôle pneumatique sécurisée : Conformément aux réglementations actuelles de sécurité des machines, toutes les alimentations — électriques et pneumatiques — doivent être coupées lorsqu’un arrêt d’urgence (E-STOP) ou un autre dispositif de sécurité est activé. La machine est équipée d’une vanne de commande pneumatique sûre garantissant cette fonction.
Système de changement rapide du soudeur : L’accès est facile pour effectuer le changement. Un système de serrage simplifie le processus. Une procédure spécifique doit être suivie, expliquée dans le manuel. Le changement nécessite deux personnes expérimentées en maintenance, quelques outils, des réglages et des tests après installation.
Gamme de soudeurs flexible : Pour travailler avec différentes largeurs de soudeurs, il n’est pas nécessaire de changer le transformateur (ceci peut légèrement modifier la puissance de soudure effective (kW/cm²)).
Conçu pour la sécurité et la conformité : Les machines Forsstrom respectent les normes de sécurité CE, garantissant fiabilité et protection de l’opérateur.
*Le positionnement motorisé des poches permet un réglage précis du tissu avec des décalages électroniques.
**Le système de contrôle électronique de la pression ajuste automatiquement la pression de la machine pendant le cycle de soudure et fournit des données de pression en temps réel.
