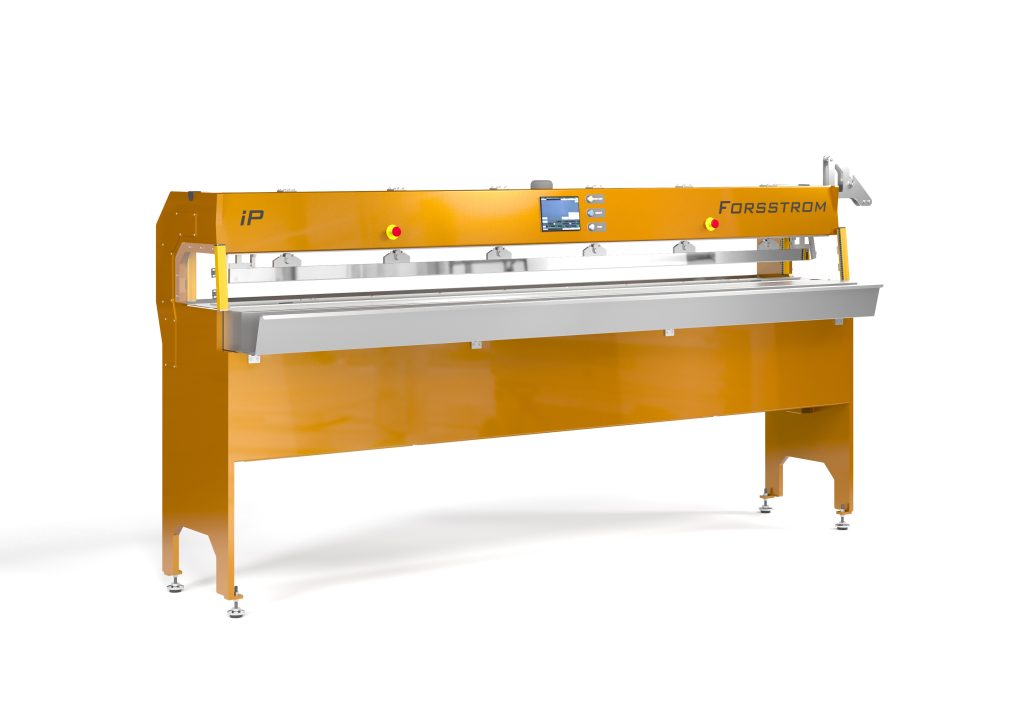

Machine de soudage par impulsion Forsstrom iP

Forsstrom

iP
Machine de soudage par impulsion

  • 6-24 mm kW de largeur de soudure.
  • 3-5 m de longueur de soudure.

La série iP de Forsstrom

La série IP de Forsstrom constitue une base fiable pour le soudage par impulsion de haute précision, avec des options personnalisables selon vos besoins de production. Idéale comme machine principale ou complémentaire. Contactez-nous pour discuter de vos exigences.

Spécifications standard

Longueurs de soudure disponibles :

  • iP 3 – 3 mètres
  • iP 4 – 4 mètres
  • iP 5 – 5 mètres

Largeurs de soudure disponibles :

  • 6 mm
  • 8 mm
  • 10 mm
  • 12 mm
  • 19 mm
  • 24 mm

Exigences techniques :

  • Pression d’air : 6 bars.
  • Alimentation électrique : 400V, triphasé + Neutre + PE / 230V, triphasé + PE.

Programmation conviviale avec contrôle de :

  • Chauffage et refroidissement selon un temps défini
  • Surveillance de la température (°C/°F)
  • Fonction de préchauffage pour une température constante et une qualité de soudure optimale
  • Mémorisation des programmes de soudage

Outils inclus :

  • Butées manuelles pour chevauchements (1 par mètre de longueur machine)
  • Magnets (2 par mètre de longueur machine)
  • Guide arrière, butée pour guides personnalisés, ou outil manuel pour pliage de poches

Éléments de sécurité :

  • Rideaux lumineux reliés à un automate de sécurité (composants certifiés)
  • Soupape de commande pneumatique sécurisée

Autres caractéristiques :

  • Écran tactile couleur 7”
  • Plateaux avant et arrière pour supporter les rouleaux
  • Système de changement rapide de l’outil de soudage
  • Plage de soudeuses flexible sans changement de transformateur

Options disponibles :

  • Porte-rouleau (pour tissus non thermosoudables)
  • Éclairage LED (blanc fixe)
  • Guides personnalisés (sur demande)
  • Barre de soudure avec ralentissement contrôlé
  • Outil manuel de pliage de poche (dimensions personnalisées requises)
  • Lecteur de codes-barres
  • Système électronique de contrôle de la pression* avec ajustement en temps réel
  • Barre de soudure supplémentaire (3, 4 ou 5 mètres)
  • Extension latérale avec tapis de sécurité (pour opérations latérales)
  • Câble électrique (vendu au mètre)
  • Assistance à distance via LAN/WiFi pour le support après-vente

Disponible sur demande :

  • Dérouleur automatique avant
  • Barres de soudure 30 ou 40 mm
  • Barres de soudure refroidies
  • Roues pour mobilité
  • Hauteur de travail réglable
  • Système d’acquisition de données
  • Option d’alimentation monophasée
  • Guides automatiques pour soudure en recouvrement
  • Solutions d’ingénierie sur mesure

Spécifications techniques

Remarque : les dimensions en pieds et en pouces sont des conversions approximatives du système métrique. Le câble d’alimentation et l’arrivée d’air sont requis mais non inclus.
Guide arrière : pour réaliser des poches et fixer les guides manuels.
Soupape de commande pneumatique de sécurité : conformément à la réglementation actuelle sur la sécurité des machines, toutes les alimentations – électriques et pneumatiques – doivent être coupées lorsqu’un arrêt d’urgence (E-STOP) ou tout autre élément de sécurité est activé. La machine est équipée d’une soupape de commande pneumatique sécurisée garantissant cette fonction.
Système de changement rapide du dispositif de soudure : l’accès pour le changement est facile. Un système de serrage simplifie également le processus. Une procédure spécifique, expliquée dans le manuel, doit être suivie. Le changement nécessite deux personnes expérimentées en maintenance, quelques outils, ainsi que des ajustements et tests après l’opération.
Gamme flexible de dispositifs de soudure : pour utiliser différentes largeurs de soudure, il n’est pas nécessaire de changer le transformateur (cela peut légèrement modifier la puissance de soudure effective (kW/cm²)).
Conçue pour la sécurité et la conformité : les machines Forsstrom respectent les normes de sécurité CE, assurant fiabilité et protection de l’opérateur.
*Le système de contrôle électronique de la pression ajuste automatiquement la pression de la machine pendant le cycle de soudure et fournit des données en temps réel.
